開発情報
半導体製造装置並びに工作機械の自動化システム開発に長年携わり真空装置制御、搬送装置制御(Transfer Module Control)、プロセスモジュール制御(Process Module Control)、GUI(Graphical User Interface)、レシピエディター(Recipe Editor)、等のソフトウェア開発を得意としております。
他に、バーコードリーダーを利用した工場生産のデータベース管理システム構築の実績がございます。
PC、PLC(Programmable Logic Controller)を使用したプログラム開発全般を行っております。
| プログラム言語 | ・Visual Studio2008 / 2022 (VB、VC++、C#) ・Borland C++ Builder ・C言語 ・Excelマクロ(VBA) |
| OS対応 | ・Windows7 ・Windows10 ・Windows11 |
| PLC対応 | ・MITSUBISHI |
| PLCツール | ・GX Developer / GX Works2,3 (MITSUBISHI) ・CX-Programmer (OMRON) ・KV STUDIO (KEYENCE) |
| モーション コントローラ |
・Turbo PMAC → Power PMAC ソフト置き換え |
| 制御機器 | ・MFC (Fujikin、HITACHI METAL、HORIBA STEC等) ・DRP (BOC EDWARDS、EBARA、ALCATEL、ULVAC等) ・TMP (SHIMADZU、BOC EDWARDS等) ・CRYO PUMP (ULVAC CRYOGENICS等) ・APC(VAT、Microlys、Megatorr等) ・Vacuum Gauge (PFEIFFER、MKS、ANELVA、ULVAC等) ・SERVO (MITSUBISHI、YASKAWA等) ・ROBOT (JEL、Brooks、SINFONIA等) ・ALIGNER (JEL、Brooks等) ・CHILLER (RISSHI、SMC等) ・RF GENERATOR (ADTEC、AE、NODA RF、ULVAC等) |
Grid Breast Viewer / Grid Data Viewer
(埼玉医科大学 国際医療センター殿向け)
■概要機能
・測定器から出力されたGrid(格子)状のデータをスプライン補間して2D(カラーマップ)、3Dマップで表示します。
データの表示はGrid Data Viewerは2つまでGrid Breast Viewerは最大6つまで表示可能で、1つの表示領域に最大10種類のデータを切替え表示できます。
・カラーマップで指定した点の任意の周辺範囲のデータの最小/最大/平均値(ROI)を描画領域内に表示できます。
また、そのデータをクリップボードにコピーして他の表計算ソフト等に貼り付ける事が可能です。
・3Dマップの表示の背景等の表示色が調整可能で、視点の位置を簡単なマウス操作で任意の角度、倍率に調整可能です。
・カラーマップ、3D共に表示部の画像をクリップボードにコピーして他のアプリケーションに貼り付けられます。
WAFER DATA VIEWER
ウェハー厚みデータ閲覧ソフトウェア
■概要機能
・測定器から出力されたデータ（※１）を読み出して、最小値、最大値、平均値等を算出し画面に表示します。
・読込んだデータを２次元マップや断面グラフ、３次元マップで閲覧が可能です。
・読込んだデータをＣＳＶ形式（カンマ区切り）（※２）でエクスポートできます。
※１…測定器のメーカーや出力形式は別途ご相談とさせて頂きます。
※２…エクスポート形式については他の形式にも対応可能ですので別途、ご相談下さい。
詳細を表示
円筒型ロボットアニメーション ( OpenGL )
垂直多関節型ロボットアニメーション ( OpenGL )
装置ロボット搬送動作アニメーション ( OpenGL )
OpenGLを使用した装置ロボット搬送動作アニメーションサンプルです。
詳細や操作方法等はZIPファイルに同梱の”readme.txt”をご参照下さい。
プログラム Download
動画(AVI) Download

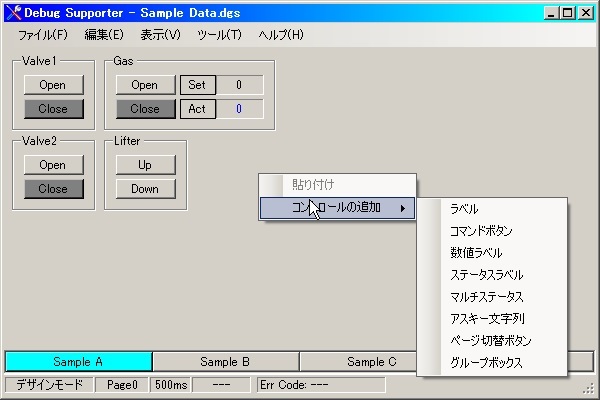

PLC Debug Supporter
PLC(Programmable Logic Controller)のデバッグをEthernet経由でサポートするソフトウェアです。
ラベルやボタン等の部品を自由に配置しPLC内部のデバイスを指定することで該当デバイスのモニタ・書込みができます。
詳細やダウンロード等に関しましては、下記のリンクをご参照下さい。
詳細を表示(Vectorへ移動)

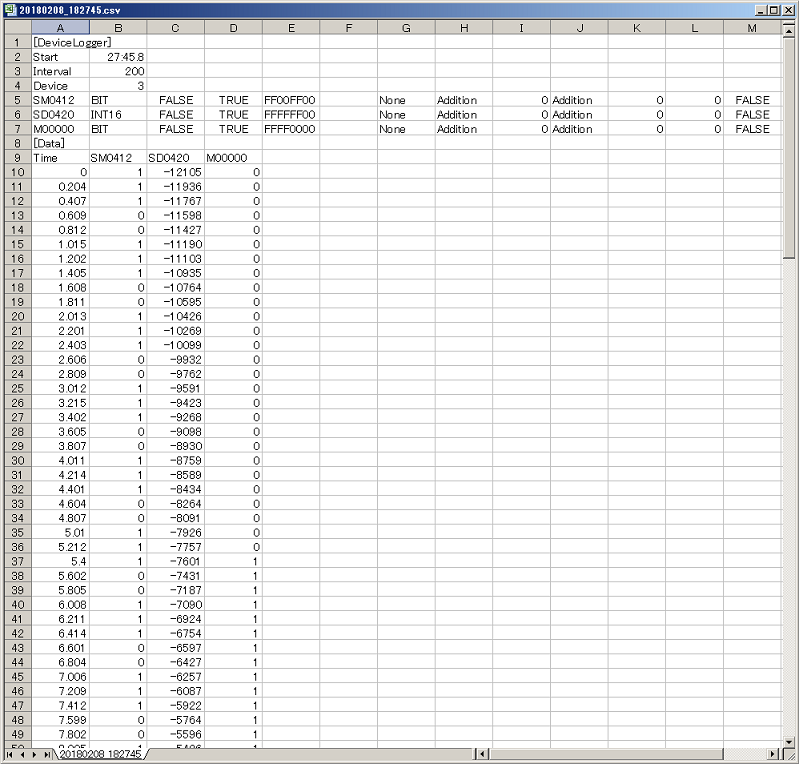

PLC Device Logger
PLC(Programmable Logic Controller)の任意デバイスを一定間隔で読出しCSVファイルに保存します。
最大8点までのグラフ表示が可能です。
詳細やダウンロード等に関しましては、下記のリンクをご参照下さい。
詳細を表示(Vectorへ移動)
PLC(シーケンサー) DEBUG用アナログ・パルス信号発生ユニット (ST-AIP02)
■特長
正面の電圧表示パネルで確認しながらボリューム調整で下記の信号を出力します。
・アナログ電圧信号 ( 0-10V ) ※入力抵抗=1MΩ以上
・アナログ電流信号 ( 0-20mA ) ※入力抵抗=250Ω
・パルス信号 ( 0～100kHz ) ※オープンコレクタ(NPNタイプ),ラインドライバ
■仕様
・電源電圧: DC24V (付属のACアダプタで給電)
・寸法(W/D/H): 45mm/65mm/25mm (突起部含まず)
※ボリューム高さ=20mm
詳細を表示
※上記ユニットの他、アナログ電圧/電流のみのユニットもご用意しております。
納期、価格等につきましては「お問合せ」よりお問い合わせ下さい。
PLC(シーケンサー) DEBUG用アナログ・パルス信号発生ユニット (ST-AIP02)
■特長
正面の電圧表示パネルで確認しながらボリューム調整で下記の信号を出力します。
・アナログ電圧信号 ( 0-10V ) ※入力抵抗=1MΩ以上
・アナログ電流信号 ( 0-20mA ) ※入力抵抗=250Ω
・パルス信号 ( 0～100kHz ) ※オープンコレクタ(NPNタイプ),ラインドライバ
■仕様
・電源電圧: DC24V (付属のACアダプタで給電)
・寸法(W/D/H): 45mm/65mm/25mm (突起部含まず)
※ボリューム高さ=20mm
詳細を表示
※上記ユニットの他、アナログ電圧/電流のみのユニットもご用意しております。
納期、価格等につきましては「お問合せ」よりお問い合わせ下さい。
